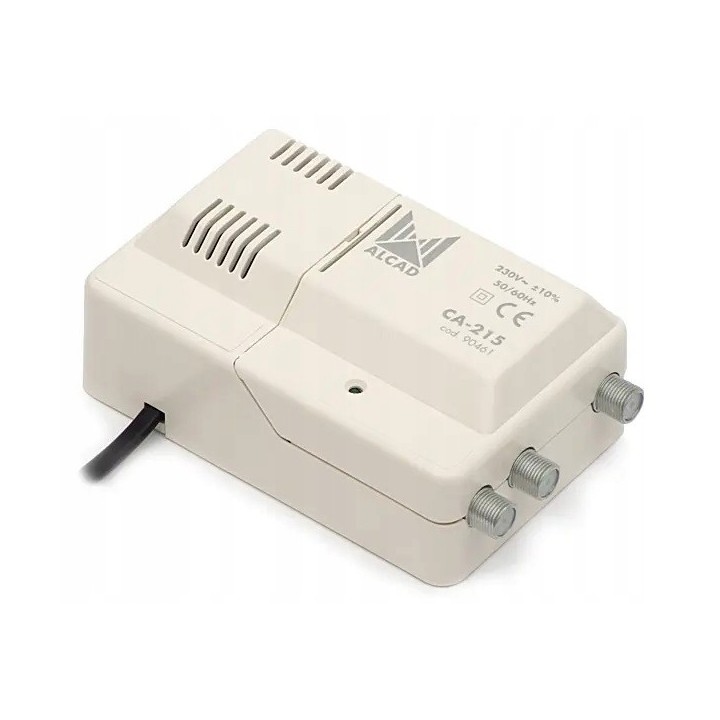

Wzmacniacz antenowy szerokopasmowy 12V CA-215 ALCAD

Wzmacniacz CA-215 stosowany jest jako wzmacniacz abonencki w celu rozprowadzenia sygnału do kilku lub kilkunastu odbiorników. Podstawową cechą wzmacniacza jest praca w zakresie 40 - 400 MHz oraz 470 - 862 MHz. Dzięki niezależnej regulacji wzmocnienia w zakresie VHF i UHF możliwe jest dopasowanie wzmocnienie do poziomu sygnału w danym paśmie.

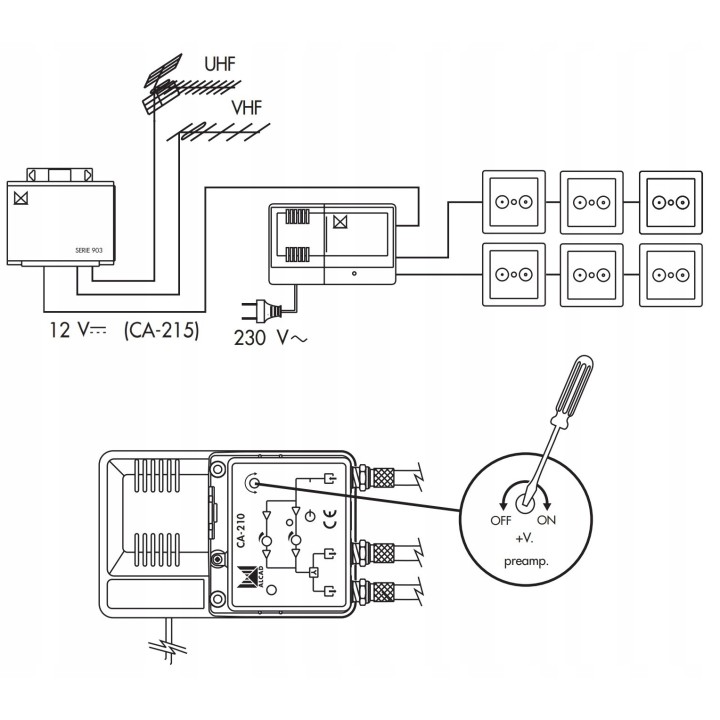

Ułatwia to budowę instalacji antenowych wykorzystujących jeden kabel do sprowadzenia sygnałów z wszystkich anten (po zsumowaniu za pomocą zwrotnicy). Wzmacniacze mogą być wykorzystywany w niektórych sieciach kablowych lub instalacjach zbiorczych. Ze względu istnienie luki w paśmie pracy, są to sieci nie wykorzystujące kanałów S30 - S38. Wzmacniacz jest zalecany do stosowania w sytuacjach kiedy poziom sygnału jest niski. Dodatkowo możliwe jest także zasilanie przedwzmacniaczy.

Wzmacniacz CA-215 jest zasilany z wbudowanego zasilacza stabilizowanego Nie jest przeznaczony do pracy w otwartej przestrzeni. Nie może być montowany w warunkach dużej wilgotności oraz w pobliżu grzejników i innych źródeł ciepła. Wymagane jest zapewnienie wentylacji. Ze względu na możliwość uszkodzenia, nie należy podłączać zasilania dopóki wszystkie połączenia nie są wykonane poprawnie. Wzmacniacz CA-215 umożliwia zasilanie przedwzmacniaczy napięciem 12 V i maksymalnym prądem 60 mA, co pozwala na stosowanie typowych przedwzmacniaczy płytkowych.

typ		CA-215
wyjścia		2
zakres częstotliwości	pasmo	VHF	UHF
	MHz	40 - 400	470 - 862
wzmocnienie	dB	24±2	22±1

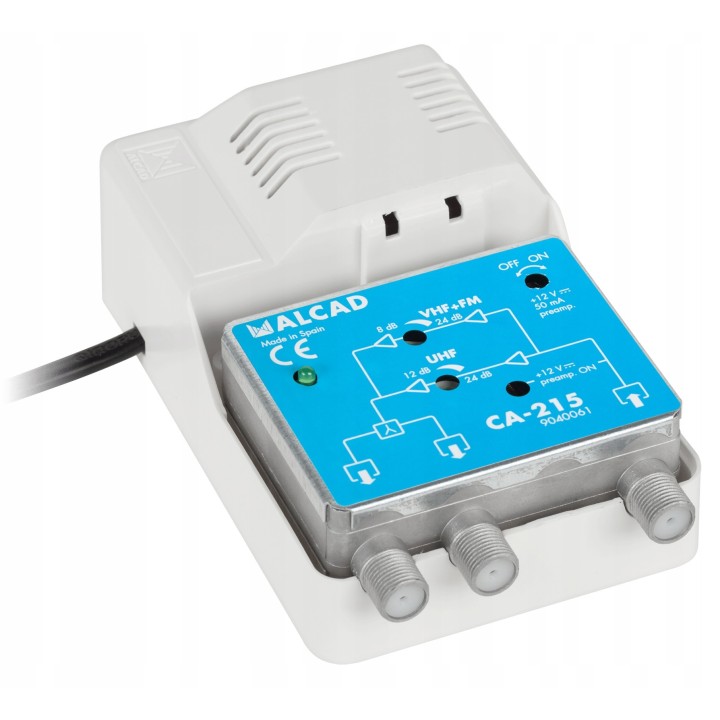

regulacja wzmocnienia	dB	16	12
poziom wyjściowy	dBμV	105 DIN45004B 99 IMD3 -60dB 86 IMD2 -60dB 86 CTB 80 CSO 89 XMOD
współczynnik szumów	dB	< 4,5	< 3
tłumienie odbić	dB	> 10
zasilanie przedwzmacniaczy	V/mA	12/60
zasilanie	V	230±10% 50/60 Hz
	VA	5,5
